GH3030високо цінується за чудову зварюваність, яка значно перевершує інші високотемпературні-сплави. Однак найбільший виклик для інженерів зі зварювання полягає в гарячому крекінгу (розтріскування затвердіння).Сплави на основі-нікелюмають вузький діапазон температур плавлення та дуже чутливі до слідових домішок, таких як сірка та свинець.
Неправильний процес зварювання може призвести до наступних проблем:
* Мікротріщини:Часто невидимі неозброєним оком, але можуть мати катастрофічні наслідки під дією високої температури та тиску.
* Пористість:Викликано поганим газовим захистом або поверхневим забрудненням.
* Крихкість:Спричинене залишками сірко{0}}мастильних матеріалів або маркерів на зварному шві.
Гні Стальпропонує високу-продуктивністьТрубка GH3030з оптимізованою обробкою-поверхні для покращення адгезії зварювання та мінімізації ризику дефектів.
Завантажте повний посібник зі зварювання та виготовлення GH3030
Посібник із процесу зварювання труб зі сплаву GH3030

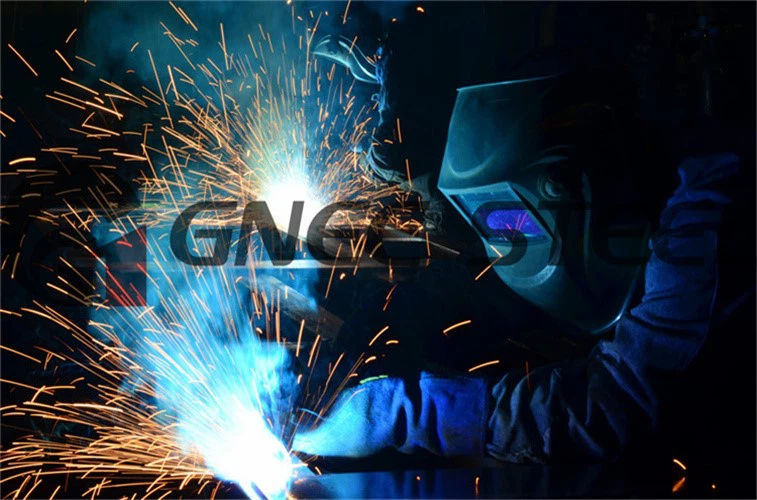

Процедура зварювання труб зі сплаву GH3030
Трубка GH3030 (також відома як GH30 або XH78T) — це високотемпературна сплавна трубка на основі розчину 80Ni-20Cr-зміцненого нікелю-з відмінною стійкістю до окислення, стійкістю до термічної втоми та хорошою зварюваністю при температурах нижче 800 градусів. Він широко використовується в компонентах камери згоряння турбінних двигунів.
Нижче наведено посібник із процесу зварювання труб зі сплаву GH3030, переважно з використанням зварювання інертним газом вольфраму (GTAW/TIG), що є кращим методом зварювання для цього матеріалу.
Що таке матеріал NIMONIC 75?
Сплав NIMONIC 75 — це нікель-хромовий сплав 80/20 із додаванням титану та вуглецю. Цей сплав спочатку був представлений у 1940-х роках для виготовлення лопаток турбін. Його легко обробляти та зварювати, він має гарну корозійну стійкість, механічні властивості та термостійкість.
1. Підготовка перед зварюванням труби GH3030
У зварюванні нікелевих сплавів «чистота є чеснотою».
Видалення забруднень:Переконайтеся, що зварний шов (принаймні 25 мм з обох боків) вільний від масла, жиру, фарби або маркерів,-що містять сірку. Ці речовини можуть викликати «сірчану крихкість», що призводить до миттєвого розтріскування.
Видалення оксидів:Перед зварюванням використовуйте дротяну щітку з нержавіючої сталі (стосується лише для нікелевих сплавів), щоб видалити стійкі оксидні плівки.
Конструкція зварного шва:Для зварних швів із товщиною стінки понад 3 мм рекомендується V-подібна канавка під кутом 60 градусів -70 градусів, щоб забезпечити повне проварювання шва.

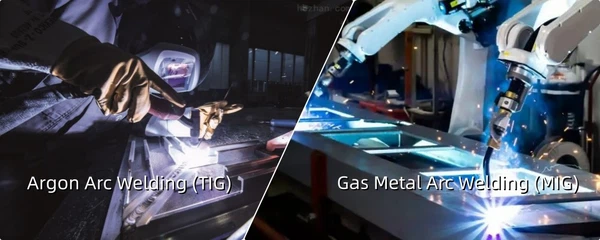

Процес TIG і MIG
2. Рекомендовані параметри зварювання для сплаву GH3030(TIG/GTAW)
Зварювання TIG є кращим методом зварювання для труб GH3030, щоб забезпечити структурну цілісність і ефективність без{1}}протікання.
| Параметр | Рекомендоване значення | Чому це важливо |
| Спосіб зварювання | TIG (GTAW) / MIG (GMAW) | Точний контроль тепла для нікелевих сплавів. |
| Присадковий метал | ERNiCr-3 (Інконель 82) | Відповідна хімія GH3030 / Nimonic 75. |
| Захисний газ | 99,99% чистого аргону | Запобігає окисленню розплавленої ванни. |
| Підтримуючий газ | Чистий аргон | Запобігає «закоксовування» всередині трубки. |
| Поточний (DC-) | 60A - 120A (для WT 2 мм-4 мм) | Мінімізує зону теплового впливу (HAZ). |
| Між{0}}темп | Нижче 100 градусів (212 градусів F) | Важливий для запобігання гарячого розтріскування. |
Будь ласка, запитайте цінову пропозицію на труби GH3030
3. Вибір зварювального дроту
дляGH3030 (еквівалентний сплав Ni 75)використання правильного зварювального дроту має вирішальне значення.
Рекомендований зварювальний дріт:ERNiCr-3 (Інконель 82). Цей дріт має високу пластичність і чудову стійкість до гарячого розтріскування.
Відповідний сплав:нашТруби GH3030виготовляються з використанням сплаву з ультра-низьким вмістом фосфору та сірки (менше або дорівнює 0,010%), який працює в синергії зі зварювальним дротом ERNiCr-3 для досягнення оптимальної промислової довговічності в зоні зварювання.
Надішліть запит на пропозицію труб-готових до зварювання GH3030
4. Обробка після-зварювання
Охолодження:Дайте зварюванню повільно охолонути, щоб запобігти гарячим тріщинам.
Прибирання:Очищенням видаліть будь-які бризки зварювання або залишки окислення.
Термічна обробка:Хоча GH3030 часто використовується в -зварюваному стані через його стабільність, після-зварювальної термообробки (PWHT) може знадобитися залежно від конкретного застосування для зняття напруги.
5. Керівництво Резюме
| Крок | Дія | Рекомендація |
|---|---|---|
| прибирання | Видаліть оксиди / жир | Використовуйте щітку з нержавіючої дроту та розчинник |
| процес | TIG (GTAW) | Використовуйте імпульсний TIG для кращого контролю |
| газ | Екранування / очищення | Чистий аргон (99,99%) |
| Підведення тепла | Необхідний низький нагрів | Тримайте міжпрохідний кут нижче 150 градусів |
Чому Source GH3030 Tubing від постачальника рівня 1?
Успіх вашого зварювання починається з якості основного металу.
✅️Хімічний склад з низьким вмістом домішок:нашВІМ+ШОЕпроцес плавлення гарантує, що мікроелементи (P, S, Pb, Sn) зберігаються на майже-нульових рівнях, що є найкращим захистом від зварювальних тріщин.
✅️Оптимізована обробка поверхні:Ми пропонуємо протравлені або відпалені труби, які не містять важких оксидів, що робить очищення перед -зварюванням швидшим і ефективнішим.
✅️Повна відстежуваність:Кожна трубка постачається з a3.1 Сертифікат випробувань млина (MTC), даючи вашому інспектору зі зварювання повну впевненість у зварюваності матеріалу.
Сертифікат Gnee Steel GH3030
📦 Упаковка та доставка
всеСплав на основі нікелюпродукція упаковується наступними способами:
Дерев'яні піддони або ящики
Волого{0}}захищене пакування
Таблички з номером печі, стандартом і розміром
Доставляється по всьому світу морським, повітряним або експрес-транспортом
Упаковка продукту Gnee Steel GH3030
Зв’яжіться з нами, щоб отримати останню експортну ціну на сплав GH3030
FAQ
Q1: Чому я бачу маленькі тріщини в кратері в кінці зварного шва?
Відповідь: Це «Розлом кратера». Ви можете запобігти цьому, скориставшись функцією струму «slope-down» (нахил-униз) на вашому пристрої та переконавшись, що кратер заповнений, перш ніж розірвати дугу.
Q2: чи потрібне попереднє{1}}нагрівання для труб зі сплаву GH3030?
A: Ні.Попередній-нагрів НЕ потрібені, як правило, не рекомендується, оскільки це збільшує ризик зростання зерна та гарячого розтріскування. Перед початком тримайте основний метал при кімнатній температурі.
Q3: Чи можна зварювати GH3030 до нержавіючої сталі 304 або 316?
A: Так. Використовуючи наповнювач ERNiCr-3, GH3030 можна успішно з’єднати з різними нержавіючими сталями. Однак робоча температура буде обмежена стороною з низькоякісної нержавіючої сталі.
Q4: Чи потрібна мені термічна обробка після-зварювання (PWHT)?
A: Для стандартних програм,PWHT не потрібен. GH3030 використовується в-звареному стані. Для надзвичайно високих-навантажень в аерокосмічній галузі може бути виконано-відпал для зняття напруги.
